Kao iskusan dobavljač kalupa za automobile, razumijem ključnu ulogu koju pravilna montaža kalupne ploče igra u procesu proizvodnje. Montaža kalupnih ploča u automobilske kalupe je pedantan i tehnički zahtjevan zadatak koji zahtijeva duboko razumijevanje komponenti, precizno poravnanje i poštivanje strogih standarda kvalitete. U ovom postu na blogu podijelit ću svoje uvide i stručnost o tome kako učinkovito sastaviti kalupne ploče u automobilske kalupe.
Razumijevanje komponenti
Prije nego što se upustite u proces sklapanja, bitno je imati sveobuhvatno razumijevanje različitih komponenti uključenih u automobilske kalupe. Kalupne ploče primarni su strukturni elementi u kojima se nalaze šupljine i jezgre, koje se koriste za oblikovanje automobilskih dijelova. Te su ploče obično izrađene od visokokvalitetnog čelika kako bi izdržale visoke pritiske i temperature nastale tijekom procesa injekcijskog prešanja.
Osim kalupnih ploča, ostale ključne komponente uključuju klinove za vođenje, čahure, klinove za izbacivanje i kanale za hlađenje. Vodilice i čahure osiguravaju pravilno poravnanje između pokretnih i nepomičnih ploča kalupa, sprječavajući bilo kakvo neusklađenost koja bi mogla rezultirati neispravnim dijelovima. Igle za izbacivanje koriste se za izbacivanje oblikovanih dijelova iz šupljina kalupa nakon završetka procesa ubrizgavanja. Kanali za hlađenje dizajnirani su za regulaciju temperature kalupa, osiguravajući ravnomjerno hlađenje i smanjujući rizik od savijanja ili drugih nedostataka.
Priprema radnog prostora
Čist i organiziran radni prostor ključan je za uspješnu montažu ploče kalupa. Prije početka procesa sastavljanja, osigurajte da na radnom stolu nema ostataka, prljavštine ili nečistoća. Čistom krpom ili komprimiranim zrakom uklonite svu prašinu ili čestice s ploča kalupa i drugih komponenti.
Također je važno imati sve potrebne alate i opremu na dohvat ruke. To uključuje ključeve, odvijače, čeljusti, mikrometre i moment ključ. Posjedovanje pravog alata pri ruci ne samo da će učiniti proces sastavljanja učinkovitijim, već će također pomoći da se komponente ispravno ugrade.
Provjera komponenti
Prije sastavljanja kalupnih ploča, pažljivo pregledajte svaku komponentu ima li znakova oštećenja, istrošenosti ili nedostataka. Provjerite ima li na pločama kalupa pukotina, ogrebotina ili neravnih površina. Provjerite jesu li klinovi za vođenje i čahure ispravno pristajali i radili glatko. Provjerite jesu li igle za izbacivanje ravne i bez ikakvih zavoja ili deformacija.
Ako se ustanovi da su neke komponente oštećene ili neispravne, treba ih odmah zamijeniti. Korištenje oštećenih komponenti može dovesti do loše kvalitete dijelova, produljenog vremena zastoja i potencijalnih sigurnosnih opasnosti.
Čišćenje i podmazivanje komponenti
Nakon što su komponente pregledane, temeljito ih očistite kako biste uklonili sva ulja, masnoće ili ostatke. Upotrijebite prikladno otapalo za čišćenje i čistu krpu da obrišete površine kalupnih ploča, klinova za vođenje, čahura i klinova za izbacivanje.
Nakon čišćenja, nanesite tanak sloj maziva na klinove za vođenje i čahure. To će pomoći smanjiti trenje i osigurati glatko kretanje tijekom sastavljanja i rada kalupa. Koristite visokokvalitetno mazivo koje je posebno dizajnirano za upotrebu u automobilskim kalupima.
Sastavljanje kalupnih ploča
Montaža kalupnih ploča obično počinje poravnavanjem klinova za vođenje i čahura. Pažljivo umetnite klinove za vođenje u čahure, pazeći da pravilno sjede i poravnaju. Upotrijebite čeljust ili mikrometar za mjerenje razmaka između klinova za vođenje i čahura kako biste bili sigurni da je unutar navedene tolerancije.
Nakon što su klinovi za vođenje na mjestu, pažljivo spustite pokretnu ploču kalupa na nepokretnu ploču kalupa. Provjerite jesu li kalupne ploče pravilno poravnate i jesu li klinovi za vođenje potpuno umetnuti u čahure. Pomoću moment ključa zategnite vijke koji zajedno pričvršćuju kalupne ploče, slijedeći specifikacije momenta zatezanja koje preporučuje proizvođač.
Nakon što su kalupne ploče sastavljene, ugradite igle za izbacivanje. Umetnite igle za izbacivanje u rupe na ploči za izbacivanje i poravnajte ih s odgovarajućim rupama u šupljinama kalupa. Upotrijebite prešu ili čekić kako biste nježno udarili igle za izbacivanje na mjesto, pazeći da budu u ravnini s površinom šupljina kalupa.
Ugradnja rashladnih kanala
Kanali za hlađenje igraju ključnu ulogu u održavanju temperature kalupa tijekom procesa injekcijskog prešanja. Pravilno hlađenje bitno je za osiguravanje ujednačene kvalitete dijelova i smanjenje rizika od savijanja ili drugih nedostataka.
Za ugradnju kanala za hlađenje, prvo izbušite potrebne rupe u pločama kalupa prema specifikacijama dizajna. Provjerite jesu li rupe ravne i bez ikakvih rubova ili krhotina. Zatim umetnite rashladne cijevi ili cijevi u rupe i pričvrstite ih spojnicama ili stezaljkama.
Nakon što su rashladni kanali instalirani, spojite ih na rashladni sustav, kao što je rashladni uređaj ili pumpa za vodu. Uvjerite se da je rashladni sustav pravilno kalibriran i da rashladna tekućina slobodno teče kroz kanale.
Testiranje kalupa
Nakon što su kalupne ploče sastavljene i postavljeni rashladni kanali, važno je testirati kalup kako biste bili sigurni da ispravno radi. To uključuje izvođenje suhog rada procesa injekcijskog prešanja bez ikakvog plastičnog materijala.
Tijekom suhog rada, provjerite poravnanje ploča kalupa, rad klinova za izbacivanje i protok rashladne tekućine kroz rashladne kanale. Potražite bilo kakve znakove neusklađenosti, vezanja ili curenja. Ako se otkriju bilo kakvi problemi, izvršite potrebna podešavanja ili popravke prije nastavka sa stvarnim postupkom brizganja.
Kontrola kvalitete
Kontrola kvalitete bitan je dio procesa sastavljanja kalupne ploče. Prije nego što se kalup pusti u proizvodnju, treba ga podvrgnuti temeljitoj inspekciji kako bi se osiguralo da zadovoljava sve potrebne specifikacije i standarde.
To uključuje provjeru dimenzija kalupnih šupljina i jezgri, završnu obradu površine kalupnih ploča i rad igala za izbacivanje i rashladnih kanala. Upotrijebite alate za precizno mjerenje, kao što su čeljusti i mikrometri, kako biste provjerili točnost dimenzija. Provjerite ima li na površini kalupnih ploča bilo kakvih nedostataka, poput ogrebotina ili udubina.
Osim fizičkog pregleda važno je izvršiti i funkcionalno ispitivanje kalupa. To uključuje ubrizgavanje uzorka dijela i provjeru ima li nedostataka ili nedosljednosti. Ako se pronađu bilo kakvi problemi, napravite potrebne prilagodbe ili popravke na kalupu kako biste bili sigurni da proizvodi visokokvalitetne dijelove.
Zaključak
Sastavljanje kalupnih ploča u automobilske kalupe složen je i izazovan zadatak koji zahtijeva visoku razinu vještine i stručnosti. Slijedeći korake navedene u ovom postu na blogu, možete osigurati da su kalupne ploče pravilno sastavljene i da kalup ispravno radi.
Ne zaboravite uvijek koristiti visokokvalitetne komponente, slijediti specifikacije zakretnog momenta koje preporučuje proizvođač i izvršiti temeljitu kontrolu kvalitete. Poduzimajući ove mjere opreza, možete minimizirati rizik od kvarova, poboljšati učinkovitost procesa brizganja i proizvoditi visokokvalitetne automobilske dijelove.

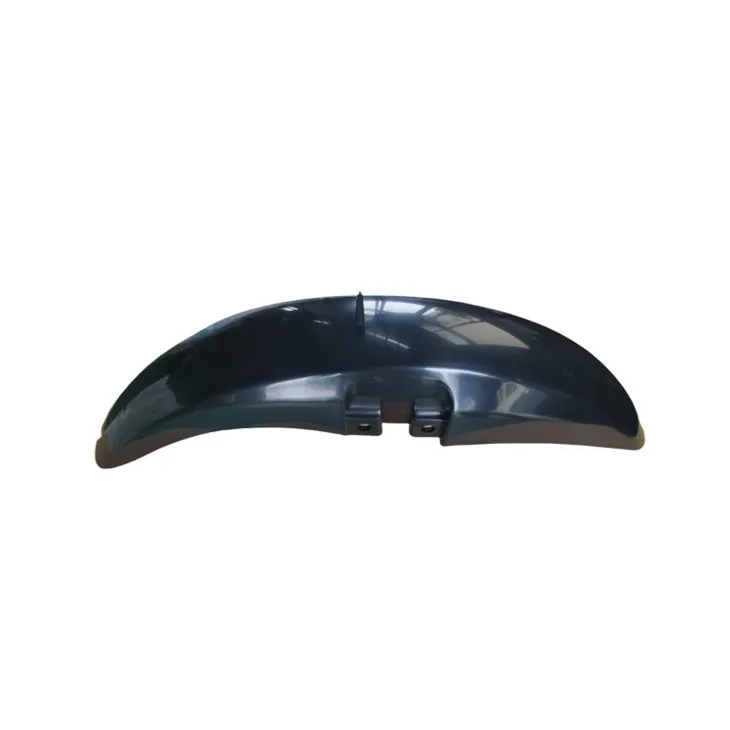

Ako ste na tržištu za automobilske kalupe, uključujućiKalup za blatobran motocikla, slobodno nas kontaktirajte kako bismo razgovarali o vašim specifičnim zahtjevima. Naš tim stručnjaka posvećen je pružanju proizvoda i usluga najviše kvalitete.
