Hej tamo! Kao dobavljač kalupa, već sam dugo bio u igri i vidio sam sve vrste sustava izbacivanja za plijesni od branika. U ovom ću blogu razbiti različite vrste sustava izbacivanja koji se obično koriste u industriji. Dakle, zaronimo odmah!
1. Sustav izbacivanja pin
Sustav za izbacivanje pinova vjerojatno je najosnovnija i široko korištena vrsta sustava izbacivanja za kalupe od branika. Sastoji se od niza igara za izbacivanje koje se postavljaju u šupljinu kalupa. Kad se kalup otvori, ovi igle guraju odbojnik iz kalupa.
Glavna prednost sustava izbacivanja pin je njegova jednostavnost. Lako je dizajnirati i izraditi, što ga čini učinkovitim. Također, može se koristiti za širok raspon oblika i veličina branika. Međutim, jedan od nedostataka je taj što igle mogu ostaviti male tragove na površini odbojnika. Ove oznake možda nisu velika stvar za neke aplikacije, ali za automobile s visokim krajem gdje je estetika bitna, to bi mogla biti problem.
2. Sustav izbacivanja rukava
Sustav za izbacivanje rukava malo je napredniji od sustava izbacivanja igle. Umjesto igle, koristi rukave za izbacivanje odbojnika. Rukavi se uklapaju oko jezgre kalupa i pomaknu se aksijalno kako bi gurnuli dio.
Jedna od glavnih prednosti sustava za izbacivanje rukava je ta što pruža ujednačenu silu izbacivanja. To je posebno važno za velike i složene dizajne branika, jer pomaže u sprječavanju deformacije dijela tijekom izbacivanja. Također, budući da je kontaktno područje između rukava i odbojnika veće od onog u pin, ostavlja manje vidljivih tragova na površini. Međutim, sustav izbacivanja rukava je složeniji i skuplji za proizvodnju u usporedbi sa sustavom izbacivanja pinova.
3. Sustav za izbacivanje striptiz ploče
Sustav za izbacivanje ploče za striptizete obično se koristi za kalupe od branika s podrezanim ili složenim geometrijama. Stripper ploča je ravna ploča koja se kreće paralelno s linijom kalupa. Kad se kalup otvori, ploča striptizeta gura odbojnik s jezgre.
Ovaj je sustav izvrstan za dijelove s velikim površinama jer pruža veliku, čak i silu izbacivanja. Također se može nositi s dijelovima s dubokim podrezanima bez nanošenja oštećenja. Međutim, sustav za izbacivanje striptizeta zahtijeva više prostora u kalupu, što može povećati ukupnu veličinu i troškove kalupa. Također, potrebno je precizno usklađivanje za pravilno funkcioniranje, tako da proces dizajna i proizvodnje može biti prilično izazovan.
4. Sustav izbacivanja zraka
Sustav izbacivanja zraka koristi komprimirani zrak za izbacivanje odbojnika iz kalupa. Male rupe se buše u šupljinu kalupa, a kad se kalup otvori, komprimirani zrak se puše kroz ove rupe kako bi se dio izbacio.
Sustav izbacivanja zraka relativno je jednostavan i jeftin za implementaciju. Također je vrlo brzo, što može povećati učinkovitost proizvodnje. Druga prednost je što ne ostavlja tragove na površini odbojnika, jer nema fizičkih kontaktnih dijelova poput igle ili rukava. Međutim, možda nije prikladan za sve vrste dizajna branika. Na primjer, ako odbojnik ima vrlo složen oblik ili veliku površinu, zrak možda neće moći osigurati dovoljno sile za pravilno izbacivanje dijela.
5. Sustav hidrauličkog izbacivanja
Sustav hidrauličkog izbacivanja koristi hidrauličke cilindre za stvaranje sile izbacivanja. Može pružiti vrlo visoku i kontroliranu silu izbacivanja, što je korisno za velike i teške dijelove odbojnika.
Ovaj je sustav vrlo pouzdan i može podnijeti proizvodnju visoke količine. Također se može lako prilagoditi kako bi promijenila silu izbacivanja prema zahtjevima različitih dizajna branika. Međutim, sustav hidrauličkog izbacivanja skuplji je za ugradnju i održavanje u usporedbi s drugim vrstama sustava izbacivanja. Također je potrebna hidraulička jedinica za napajanje, koja dodaje složenost postavljanja kalupa.
Koji je sustav izbacivanja prikladan za vaš kalup za odbojnost?
Odabir pravog sustava izbacivanja za vaš kalup za odbojnik ovisi o nekoliko čimbenika. Oblik i veličina branika su važni. Za male i jednostavne dizajne odbojnika, sustav za izbacivanje pin može biti dovoljan. Ali za velike, složene ili visoko krajnje dizajne branika, možda će vam trebati napredniji sustav poput sustava za izbacivanje rukava ili striptizeta.
Volumen proizvodnje je još jedan faktor. Ako proizvodite veliki broj odbojnika, morat ćete pouzdan sustav i može se nositi s proizvodnjom velike brzine, poput hidrauličkog ili sustava izbacivanja zraka.
Trošak je također značajno razmatranje. Ako ste u tijesnom proračunu, jednostavan sustav izbacivanja pin mogao bi biti put. Ali ako si možete priuštiti da uložite više u kalup, napredniji sustav dugoročno bi mogao ponuditi bolju kvalitetu i performanse.
Naša ponuda kalupa

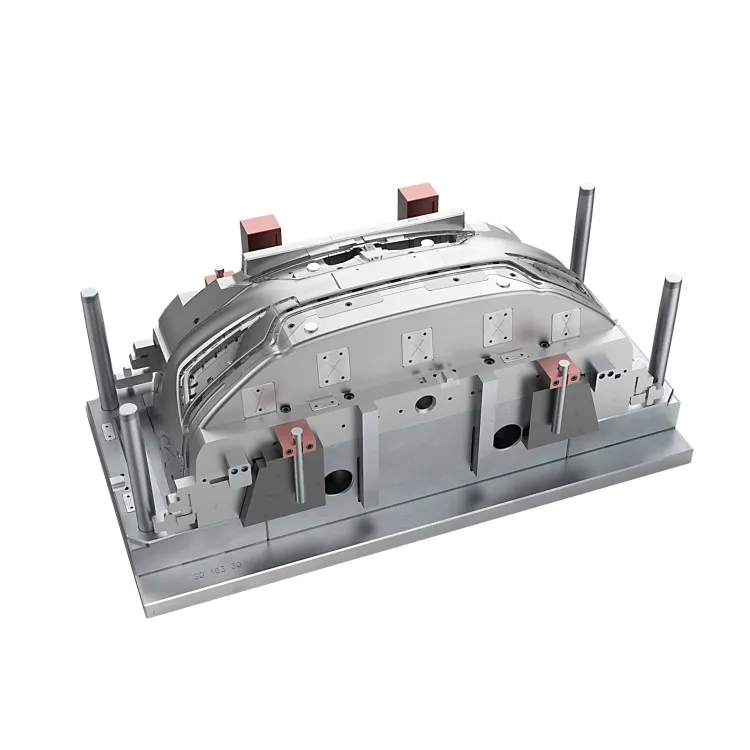

Kao dobavljač kalupa za odbojnika, nudimo širok raspon kalupa za odbojnika, uključujućiKalup prednjeg branika,,Kalup za odbojnik automobila, iKalup stražnjeg branika. Imamo stručnost za dizajniranje i proizvodnju kalupa s različitim sustavima izbacivanja prema vašim specifičnim zahtjevima.
Bilo da vam je potreban jednostavan sustav za izbacivanje pin za osnovni dizajn odbojnika ili složen sustav za izbacivanje ploče za striptizete za odbojnik visokog automobila, pokrili smo vas. Naš tim iskusnih inženjera blisko će surađivati s vama kako bi shvatio vaše potrebe i smislio najbolje rješenje za vaš projekt.
Razgovarajmo!
Ako ste na tržištu kalupa od branika i imate pitanja o sustavima za izbacivanje ili bilo kojim drugim aspektima dizajna kalupa, ne ustručavajte se pružiti ruku. Tu smo da vam pomognemo da napravite pravi izbor i osiguramo da dobijete visoki kvalitetan kalup od branika koji zadovoljava vaše potrebe za proizvodnjom. Bez obzira jeste li mali proizvođač automobilskih dijelova ili veliki OEM skale, možemo vam pružiti pravo rješenje po konkurentnoj cijeni. Dakle, započnimo razgovor i vidimo kako možemo raditi zajedno!
Reference
- "Priručnik za dizajn kalupa" Petera Mallinsona
- "Tehnologija plastičnog ubrizgavanja" Rosato i Rosato
